全自動線槽沖孔機

當前位置: 首頁> 產品中心> 全自動線槽沖孔機> PVC線槽沖孔機CKJ-100C

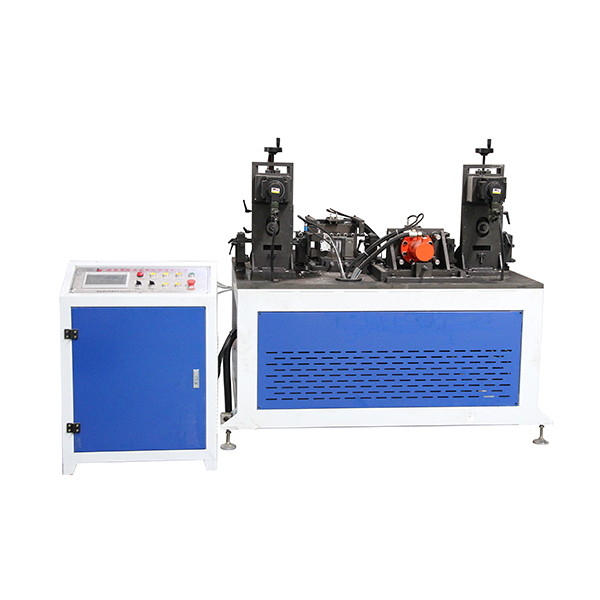

PVC線槽沖孔機CKJ-100C

發布日期:[2019-05-20]     點擊率:
PVC線槽沖孔機CKJ-100C

PVC沖孔機及機床采用整體鑄件,穩定且具有剛性,傳動機構采用進口絲杠,螺母靈活精準。鞋面沖孔機采用靈活的刀具控制,刀具可根據需要進行旋轉或不旋轉。自主開發的加工軟件任意切換刀具角度,各式專用刀具,可在皮革上加工出各式圖案。


PVC線槽沖孔機的外觀比較美觀,結構合理簡單,容易操作,這樣就能節約培訓工作人員的成本,并且自動沖孔機的精度高,不容易出現錯誤,即使是再嚴密的操作也可以準確的完成。


PVC沖孔機工作原理

底孔沖孔機置于牽引機與切割機之間,側孔沖孔機置于存料平臺之后,如上圖. 線槽從牽引機出來后,由底部沖孔機上安裝的編碼器計長,底孔沖孔機裝有三個沖針(單孔,孔距45mm,三個孔就是135mm),當編碼器計長為135mm(編碼器脈沖數為250,轉輪周長為250mm,當編碼器脈沖數為135時,底孔沖孔油缸下壓,同時復位氣缸后退,當油缸下壓到底后由接近開關檢測到后上升,與此同時復位氣缸前進,將底孔沖孔平臺推回原位,當沖14次孔后輸出一個信號給切割機,切割機將線槽切斷,切斷后的線槽由后續線槽繼續前推,當線槽被推到側孔沖孔機線槽檢測開關處,前上履帶壓緊,伺服電機將線槽送入沖孔模內(前送距離在文本處可修改)側沖孔油缸前進,前進到位后由接近開關檢測到后退回,伺服電機將線槽定長前送70mm后側沖孔油缸再前進,前進到位后由接近開關檢測到后退回,當線槽離開檢測開關處后,前上履帶架上升,等下一根線槽進入履帶架內。如此往復30次后,后牽引迅速前送,延時2S后翻料架下翻,將線槽翻入堆放支承架處。
